全国服务热线:13526538098

高铝低钠白刚玉600目电熔氧化铝微粉

日期:2024-08-05 03:09:09 人气:点击:

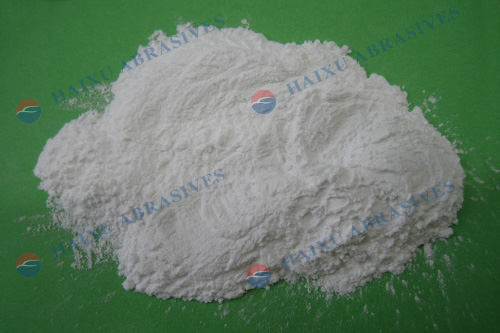

高铝低钠白刚玉600目电熔氧化铝微粉


       高铝低钠白刚玉600目电熔氧化铝微粉具有纯度高、颜色洁白、高铝低钠低硅低铁的特性。高纯低钠白刚玉的阿尔法转化率大于97%,比常规的白刚玉高7-8%左右。这意味着更好的材料硬度和耐火性能。高纯白刚玉微粉适用用高端陶瓷、精细研磨、高端磨具、涂料、高温喷涂材料等等。




高铝低钠白刚玉600目电熔氧化铝微粉的典型物理指标:

颜色 白色
硬度 莫氏9.0
使用温度 1900 ℃
熔点 2250 ℃
比重 3.95g/cm3
体积密度 3.55-3.6g/cm3
堆积密度 1.55-1.95 g/cm3
晶形 多棱角


高铝低钠白刚玉600目电熔氧化铝微粉的化学成分表:

  AL2O3 NA2O SiO2 Fe2O3
保证值 ≥99.8% ≤0.1% ≤0.1 ≤0.1
典型值 99.826 0.025 0.078 0.039

高铝低钠白刚玉600目电熔氧化铝微粉的粒度分布:

Size Guarantee Value保证值 Typical Value典型值
D10(um) ≥15 17.033
D50(um) 25-29 28.632
D90(um) ≤48 46.201


高铝低钠白刚玉微粉的其他粒度:
JIS粒度 D0(微米) D3(微米) D50(微米) D94(微米)
#240 ≤ 127 ≤ 103 57.0±3.0 ≥ 40
#280 ≤ 112 ≤ 87 48.0±3.0 ≥ 33
#320 ≤ 98 ≤ 74 40.0±2.5 ≥ 27
#360 ≤ 86 ≤ 66 35.0±2.0 ≥ 23
#400 ≤ 75 ≤ 58 30.0±2.0 ≥ 20
#500 ≤ 63 ≤ 50 25.0±2.0 ≥ 16
#600 ≤ 53 ≤ 41 20.0±1.5 ≥ 13
#700 ≤ 45 ≤ 37 17.0±1.5 ≥ 11
#800 ≤ 38 ≤ 31 14.0±1.0 ≥ 9.0
#1000 ≤ 32 ≤ 27 11.5.±1.0 ≥ 7.0
#1200 ≤ 27 ≤ 23 9.5±0.8 ≥ 5.5
#1500 ≤ 23 ≤ 20 8.0±0.6 ≥ 4.5
#2000 ≤ 19 ≤ 17 6.7±0.6 ≥ 4.0
#2500 ≤ 16 ≤ 14 5.5±0.5 ≥ 3.0
#3000 ≤ 13 ≤ 11 4.0±0.5 ≥ 2.0
#4000 ≤ 11 ≤ 8.0 3.0±0.4 ≥ 1.8
#6000 ≤ 8.0 ≤ 5.0 2.0±0.4 ≥ 0.8
#8000 ≤ 6.0 ≤ 3.5 1.2±0.3 ≥ 0.6


高铝低钠白刚玉600目电熔氧化铝微粉的特点:

  1. 电熔冶炼时间比普通白刚玉长。 低钠白刚玉是一种晶体结晶更加充分的白刚玉。
  2. 氧化铝纯度不低于99.8%。
  3. 低 Na2O 含量,最大 0.2% 和最大 0.1%。
  4. 密度比普通白刚玉高。 从而获得更好的耐火性能。
  5. 更高的韧性。 它适用于制造高质量的砂轮以增加使用寿命。


高铝低钠白刚玉600目电熔氧化铝微粉的用途应用场景:

要求较高的砂轮磨具产品。
精细研磨抛光。
喷砂、表面处理。
半导体行业抛光研磨。
高温热喷涂材料。
耐火材料如内衬、浇注料等。
水过滤氧化铝陶瓷膜管等高端氧化铝陶瓷的原料。
熔模铸造等精密铸造中制壳和浆料添加,可代替锆英砂,节约铸造成本。

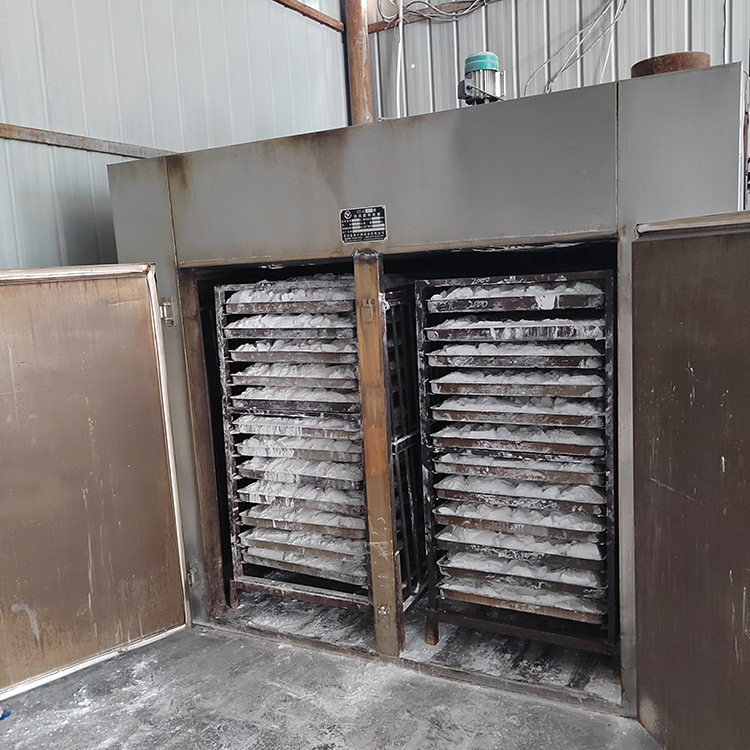

高铝低钠白刚玉600目电熔氧化铝微粉的生产:




推荐资讯
